在新能源汽車的三電係統中，高壓連接係統有著舉足輕重的地位，好比是把人體內各個重要的器官有機整合的血管係統，電池總正、總負回路類似於人體主動脈和主靜脈，各個係統回路類似於人體各條動脈、靜脈和毛細血管，是保證電動汽車能量傳遞，安全、可靠運行的重要保障，實現源源不斷地把能量傳送到各個係統。圖6為高壓連接係統與三電的關係。


2.1 端子類型

      目前高壓連接器可按照端子類型及結構兩種方式進行分類。

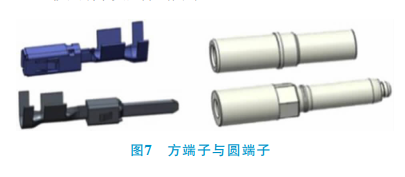

2.1.1 按照端子類型分 （圖7）

      1） 方端子結構。采用衝壓的端子技術，這類別的端子成本較低，有模具要求及模具費用投入高，40A以下的小電流中應用較為廣泛，行業中以TE端子具有代表性。有一些日係、美係車企大電流的連接器采用方端子結構，住友、Yazaki等，車企如Tesla、豐田。

      2） 圓端子結構。采用機加工端子技術為主，端子成本相對於衝壓端子，成本更高，但由於采用機加工生產方式，無需或很低的模具投入，端子前期投資較少。比較有代表性的產品有TE HVA800係列、國內主流產品係列。

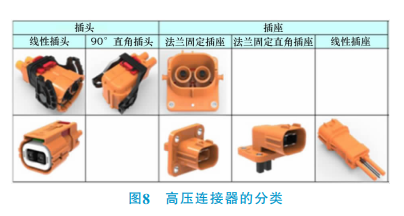

2.1.2 按照結構類型分 （圖8）

      連接器結構按照安裝方式可以分為插頭、插座，插頭可分為線性插頭、90°直角插頭，插座可分為法蘭插座、90°直角插座，線性插座等。


2.2 高壓互鎖

      高壓互鎖 （High Voltage Inter-lock，簡稱HVIL），用低壓信號管理高壓回路的一種安全設計方法。在高壓係統設計中，為避免由於高壓連接器在實際操作過程中帶電斷開、閉合所造成的拉弧，高壓連接器一般都應具備“高壓互鎖”功能。具有高壓互鎖功能的高壓連接係統，連接和斷開時功率和互鎖端子應滿足以下條件：高壓連接係統連接時，功率端子先接通，互鎖端子後接通；高壓連接係統斷開時，互鎖端子先斷開，功率端子後斷開。高壓互鎖常用於高壓電氣回路中，如高壓連接器、MSD、高壓配電盒等回路中。


帶有高壓互鎖的連接器，在帶電情況下進行解鎖時，可通過高壓互鎖的邏輯時序來斷開，斷開的時間與高壓互鎖端子和功率端子的有效接觸長度差值大小有關，與斷開時的速度有關。通常情況下，係統對互鎖端子回路的響應時間在10~100ms之間，當連接係統分離 （拔出） 時間小於係統響應時間時，就會出現帶電插拔的安全風險，而二次解鎖就是為了解決這個斷開時間問題，通常情況下，二次解鎖能有效地把這個斷開時間控製在1s以上，以確保操作安全。


2.3 二次解鎖

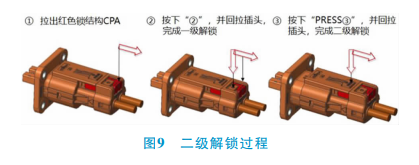

      二次解鎖分為兩種方式，一種是通過操作順序來實現，通過與正常拔出的反方向或不同方向來實現，如市場上主流的HVA800、HVC800係列高壓連接器產品，連接器拔出時，助力板手與分離方向正好相反或不在一個方向上，以增加拔出時的響應時間，達到二次解鎖功能。另一種為機械式的二次解鎖功能，當拔出連接器時，第一次隻能拔出到高壓互鎖端子斷開的位置，這個狀態下功率端子仍然有效接觸，此時高壓回路因高壓互鎖端子分離而斷開，然後再經過二次操作才能把功率端子分離，從而實現兩次解鎖功能要求，機械式二次解鎖與操作順序解鎖相比，具有更高的安全性，但結構相對更複雜。圖9為二級解鎖過程。

2.4 鎖止結構

      連接器二次鎖止結構 （Connector Position Assurance，簡稱CPA），是用於增加連接器鎖止裝置強度的卡扣結構。CPA能有效保護連接器插頭、插座的可靠連接，防止汽車運行過程中的意外鬆脫或接觸不良引起的帶載插拔安全事故，CPA屬於輔助鎖止結構，是通過與主鎖止結構配合以達到可靠鎖止的要求。CPA的工作原理，當主鎖止結構鎖止後，CPA輔助鎖止，此時主鎖止結構將不容易受到外界環境影響而鬆脫 （主鎖止結構失效除外），解鎖時需要解開CPA才能正常解開，能滿足較苛刻條件下使用的一種鎖止構結。


2.5 端子輔助結構

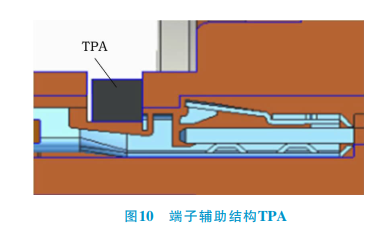

      連接器端子保持輔助結構 （Terminal Position Assurance，簡稱TPA） （圖10），是用於對端子的二次保護和限位的一種結構，防止端子在外界拉力的作用下脫出，造成線路中斷，應用在環境比較惡劣或要求拉脫力更大的情況下。這種構成中一般會包含兩種保持結構，一是端子本身的保持結構，另一種是由TPA構成的保持結構。

2.6 關鍵參數端子壓接評估

      端子壓接是連接器行業核心的關鍵工藝，評價端子壓接的效果主要由以下幾點組成。

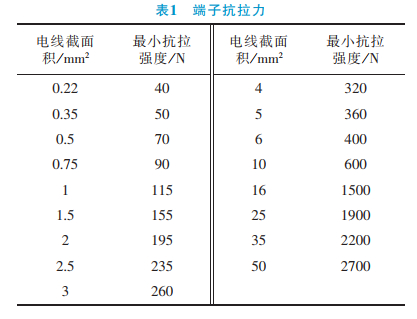

      1） 端子抗拉力。評估端子壓接的效果包含端子與線之間的壓接最小抗拉強度。主要參數要求見表1。

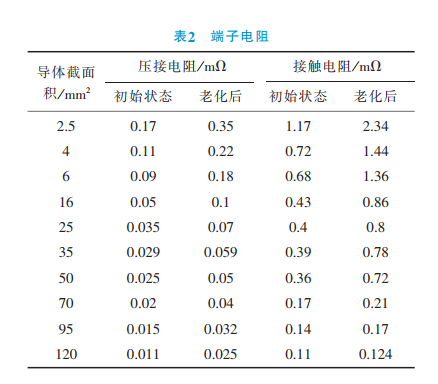

      2） 端子電阻。評估端子壓接的效果包含壓接電阻測試評估。表2為端子電阻。
