當前連接器行業日益發展，連接器也不再是原來的結構單一、功能單一的形式，而是發展到現在的結構複雜、功能多樣的連接器。本文我們是在原來的技術基礎上設計一種新型的具有探測孔結構的連接器，即實現了原有的探測端子是否安裝到連接器中正確位置的功能.同時又提高了原來的這種技術，即改變了原有的會損壞端子關鍵性能、結構的技術，可以降低端子失效的風險，從而提高了連接器生產使用過程的可靠性。下而分別對原有的和新型的兩種連接器作一簡單介紹。

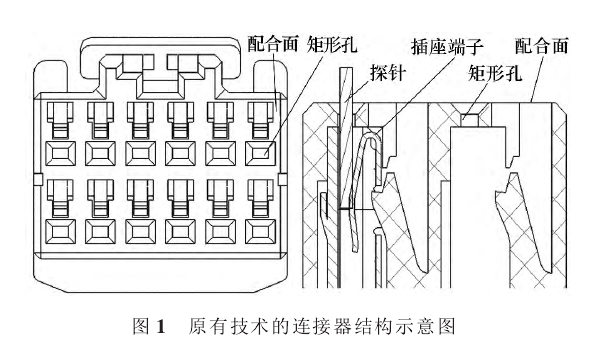

1)原結構連接器圖1為原有技術的連接器的結構示意圖。原有技術的檢測探針隻能插入插座端子的方腔裏而才能檢測出端子是否安裝到位，這樣會導致端子已經被插拔過一次，會帶來品質缺陷。
2)新型連接器新型的連接器是在該連接器的配合而上設有至少一個用於安裝保護端子的矩形孔，並且該矩形孔側而設計一個小槽作為探測孔.可以使探測設備的探針從該槽插入探測，接觸端子的外形部位，從而檢測出端子是否完全裝到正確位置。

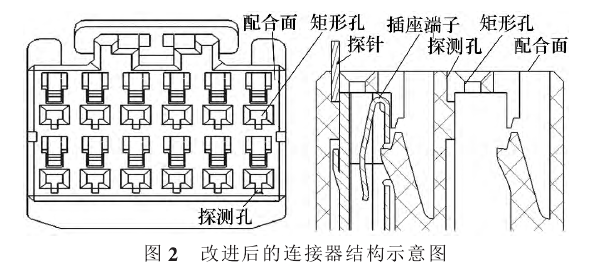

下而結合圖2和具體實施方式對改進後的連接器作進一步詳細說明。本設計在矩形孔一邊的中間設計一個小探測孔，探針通過探測孔與插座端子導通，檢測插座端子安裝是否到位。如果插座端子沒有安裝到位，則插座端子不會與探針接觸導電;如果插座端子已經安裝到位，則插座端子與探針接觸導通。
