連接器焊接故障排查
點擊:0次 責任編輯：未知 發表時間：2015-01-22 14:21:23
經進行初步分析，造成故障的可能因素包括連接器與印製板焊接部位出現虛焊、連接器擂孔存在汙染物等。對故障產b連接器檢查後發現連接器擂座孔未見汙染物，對擂座清洗後進行測試故障現象依舊。在上述土作基礎上，對表麵貼裝連接器焊接質暈進行檢查，在不破壞故障件的情況下，可采取的檢查方法包括X光檢查、光學檢查兩種方法。
1、X光檢查

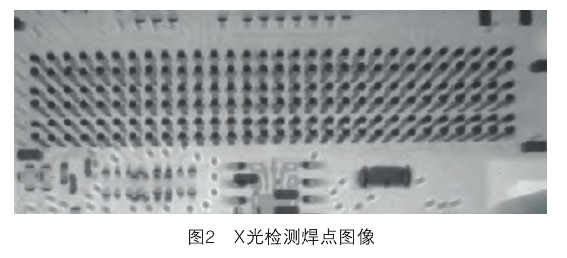

由於連接器焊接後無法采用普通光學顯微鏡檢查全部焊點焊接質暈情況，因此，采用業界常用的X光檢測設各對模塊上的連接器進行檢測，檢測結果表明連接器上的180個焊點形態一致，焊點焊接質暈均不是很好，同時，從圖像巾看出連接器部分焊點焊錫間距不相等，即發生了偏移，X光檢測結果圖像如圖2所示。
2、光學檢查

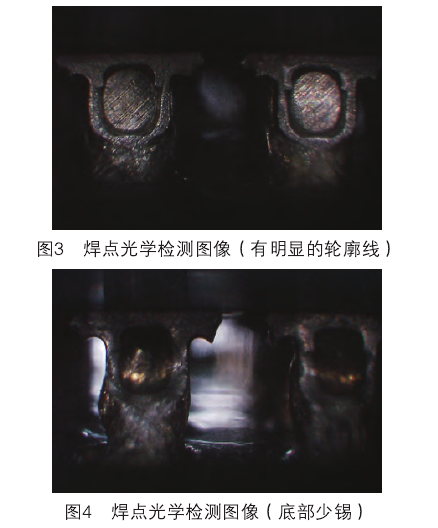

使用光學儀器檢查對連接器州韋]可見焊點焊接情況進行檢測，檢查結果圖像如圖3,圖4所示。從圖3看出焊料與焊料附屬基體之間有明顯的輪廓分離線，從圖4看出焊料在印製板焊盤端尺寸變小。
