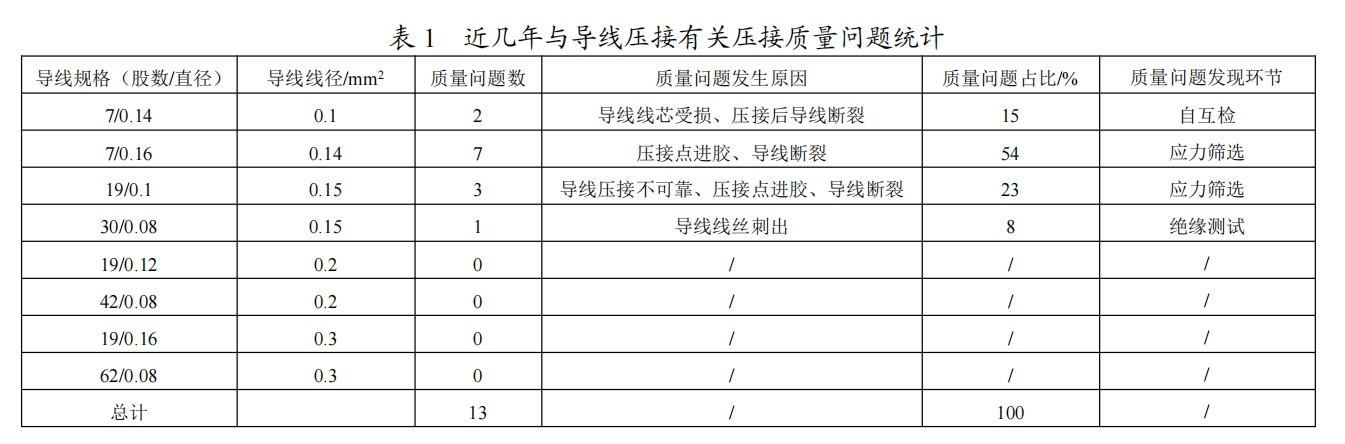

GJB5020—2001 對（duì）於導線材料的要求為（wéi）鍍銀銅芯 多（duō）股絞合線，限製（zhì）使用鍍錫或（huò）鍍鎳導線。導線線芯材 料的（de）硬度（dù）和壓接件材料的硬度應相（xiàng）近[3]。 通過對近幾年來因導線壓接造成的質量問題（tí）歸類 分（fèn）析後發現（xiàn），導線線芯股數與壓接質量之間存在（zài）著一（yī） 定的聯係。統計質量問題數，並按（àn）照（zhào）所使用（yòng）導線線芯 股數分類，結果見表 1。

       根據表 1 統計，當導線為 7 股絞合線時，其所產 生的壓接質量（liàng）問題數占所有導線壓接質量問題的 69%，是 19 股及以上股數絞合線質量問題（tí）的 2 倍多。 通過對故障現（xiàn）象及工藝過程分析後發現，當導線線芯 為 7 股時，導線股數較少、單根線絲的直徑相對較大、 柔軟性更差，壓接好的導線在後（hòu）續操作或使用時，容 易造成（chéng）導（dǎo）線（xiàn）線芯斷裂（liè）。因此（cǐ），為了（le）保證壓接（jiē）可靠性， 在（zài）實際工作中壓接使用的導（dǎo）線應優先選用19股或以上 鍍銀銅導線。
