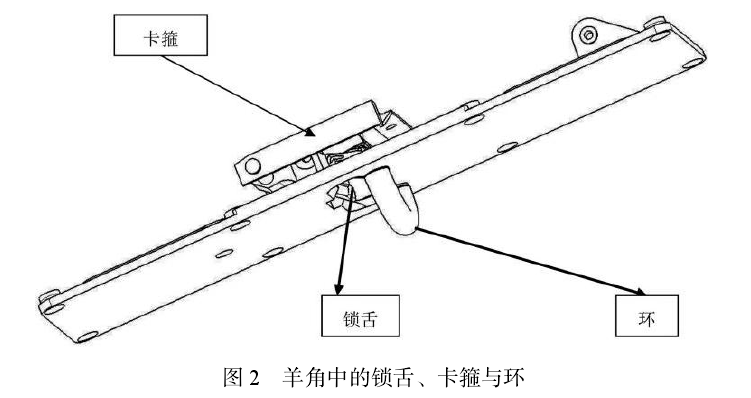

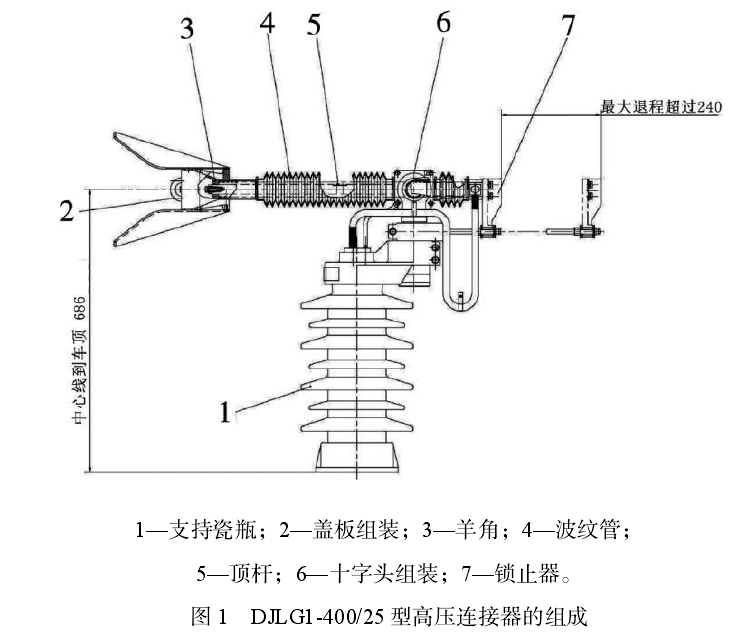

對接故障發生的頻率雖然低，但一旦發生就很難排除，隻能拆解更換高壓連接器的羊角，以重新驗證。高壓連接器對接故障直接表現為:2個高壓連接器分開時羊角上的鎖舌沒有打開，導致下次閉合時羊角上的環無法插人鎖中，發生故障。目前，解決故障的方法為:將高壓連接器的羊角拆解，對照圖紙檢查每個部件找出問題部件，更換後重新組裝。多次拆解總結找出了發生變形的部件是羊角中的卡箍，但由於卡箍與羊角中的其他零件組成了一個複雜的四連軸結構，現場無法進行定量、定性分析。羊角中的鎖舌、卡箍與環如圖2所示
3、用CATIA三維模型分析對接故障
CATIA三維建模可以在電腦中完美地模擬每個零件，按圖紙要求組裝零件，實現每個零件運動位移的定量控製，並同步相關聯零件的運動軌跡。因此，CATIA三維建模分析比傳統的現場分析更具優勢和效率。

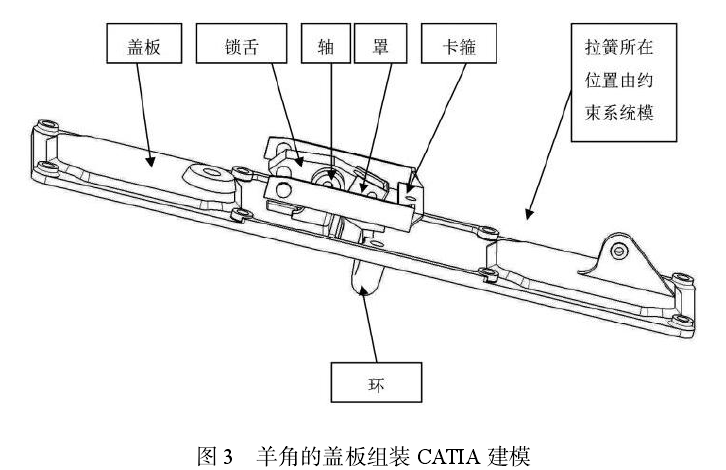

以下用CAT工A三維建模分析卡箍變形對高壓連接器產生的影響。對羊角中卡箍及相關零件進行CAT工A三維建模並組裝、約束，如圖3所示(彈簧通過CAT工A的約束係統模擬)。從圖3中可以看出拉簧與蓋板由軸連接，卡箍與拉簧由軸連接，卡箍與鎖舌由軸連接，蓋板與鎖舌由軸連接，組成一個複雜的四連軸結構。

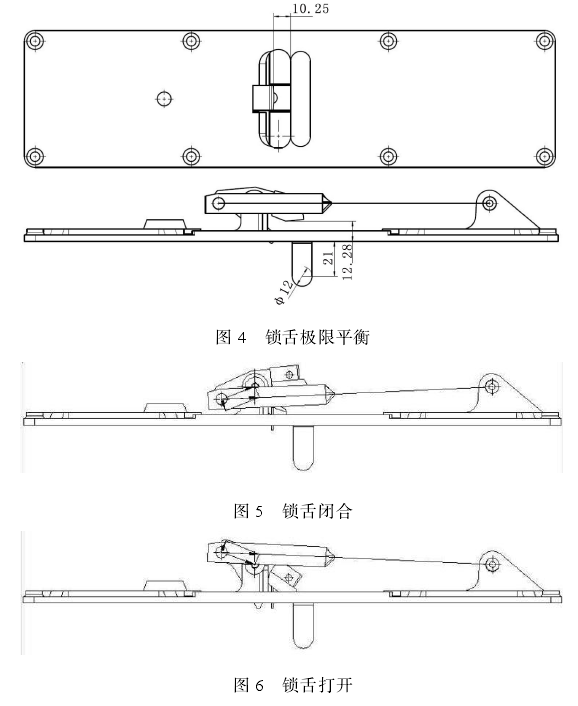

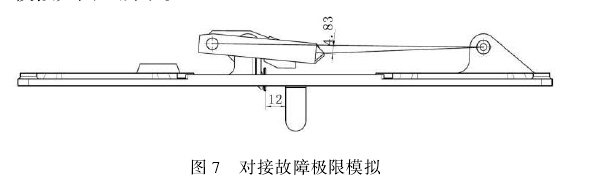

圖3中的四連軸結構隻要旋轉任意一軸(通過角度約束實現)，其他幾軸便同時旋轉，用這種聯動的方式對鎖舌各種狀態進行定量分析。當四軸處在一條直線上，係統受力平衡，鎖舌靜止，如圖4所示;鎖舌關閉狀態對應高壓連接器對接狀態，圖4表明環的高度(27 mm)大於鎖舌靜止狀態前端距蓋板的高度(12.28 mm )，高壓連接器對接時，環會向上頂鎖舌打破平衡，鎖舌閉合。圖5表明鎖舌閉合會受一個斜向下的力維持狀態;鎖舌打開狀態對應高壓連接器分離狀態，圖4表明環的直徑(12 mm)大於鎖舌靜止時距蓋板的寬度(10.23 mm )，高壓連接器分離時，環會向下拉鎖舌打破平衡，鎖舌打開，圖6表明鎖舌打開受一個斜向上的力維持狀態。上述分析驗證了高壓連接器設計是正確的。
